تعویض بازو ایر۳ اس
تعویض بازو ایر۳ اس یکی از مهمترین و حساسترین مراحل در تعمیر پهپادهای حرفهای محسوب میشود. اگر بازوی پهپاد شما در اثر ضربه، سقوط یا فشار دچار شکستگی، ترک یا لقی شده باشد، ادامه پرواز میتواند خطرناک و حتی منجر به آسیب جدیتر به موتور، برد الکترونیکی یا گیمبال شود. به همین دلیل شناخت زمان مناسب برای تعویض بازو ایر۳ اس و انجام صحیح این فرآیند اهمیت بسیار بالایی دارد.
پهپاد Air 3S بهعنوان یک مدل پیشرفته با طراحی بازوهای تاشو، ساختار ظریفی دارد. همین طراحی سبک و مقاوم، در عین حال که باعث افزایش کارایی میشود، در برابر ضربههای شدید حساس است. بسیاری از کاربران تصور میکنند شکستگی جزئی بازو مشکلی ایجاد نمیکند، اما واقعیت این است که کوچکترین انحراف در زاویه بازو میتواند تعادل پرواز را مختل کند و فشار غیرطبیعی به موتور وارد نماید.
در این مقاله قصد داریم بهصورت کاملاً تخصصی و مرحلهبهمرحله به بررسی فرآیند تعویض بازو ایر۳ اس بپردازیم. از تشخیص خرابی گرفته تا ابزارهای موردنیاز، مراحل باز کردن قطعه معیوب، نصب بازوی جدید و نکات مهم پس از تعمیر را بررسی خواهیم کرد. همچنین درباره اشتباهات رایجی که ممکن است باعث آسیب بیشتر شوند صحبت میکنیم تا بتوانید با اطمینان کامل تصمیم بگیرید که آیا این کار را خودتان انجام دهید یا آن را به یک مرکز تخصصی بسپارید.
اگر به دنبال راهنمایی دقیق، کاربردی و قابل اعتماد برای تعویض بازو ایر۳ اس هستید، در ادامه این مقاله همراه ما باشید.

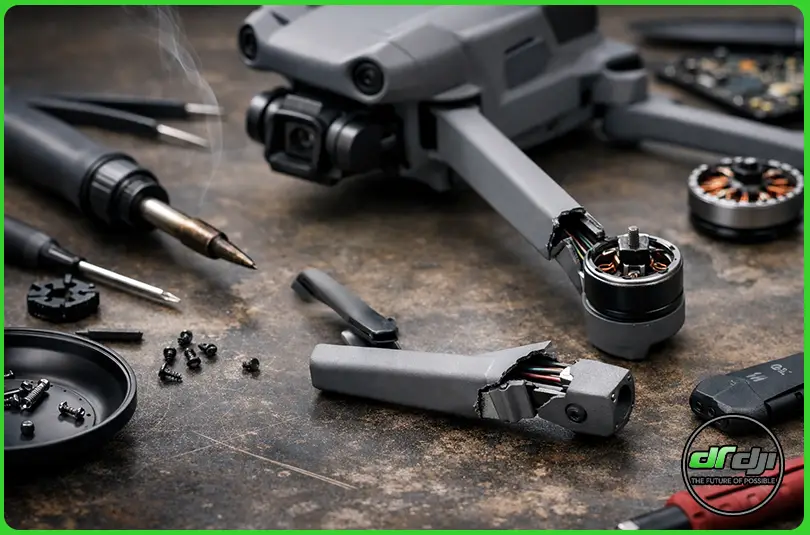

اهمیت تعویض بازو ایر۳ اس و نشانههای خرابی
تعویض بازو ایر۳ اس زمانی اهمیت پیدا میکند که کوچکترین آسیب در ساختار بدنه پهپاد ظاهر شود. بسیاری از کاربران پس از یک سقوط سبک یا برخورد با مانع، تنها به ظاهر بدنه نگاه میکنند و اگر شکستگی واضحی نبینند، پرواز را ادامه میدهند. اما واقعیت این است که حتی یک ترک مویی یا کمی انحراف در زاویه بازو میتواند تعادل پروازی را مختل کند و در بلندمدت باعث خرابی موتور یا سیستم ESC شود.
بازوهای پهپاد نقش ستون فقرات دستگاه را دارند. موتور، ملخ و سیمکشی داخلی همگی روی همین بازو سوار هستند. اگر بازو دچار لقی شود، لرزش افزایش پیدا میکند. این لرزش مستقیماً به سنسورها منتقل شده و باعث کاهش دقت پرواز و حتی خطای IMU خواهد شد. در چنین شرایطی تعویض بازو ایر۳ اس نهتنها یک تعمیر ساده، بلکه اقدامی حیاتی برای حفظ ایمنی پرواز است.
نشانههای واضح خرابی بازو
چند علامت مهم وجود دارد که نشان میدهد زمان تعویض بازو ایر۳ اس فرا رسیده است:
-
وجود ترک یا شکستگی در بدنه بازو
-
شنیدن صدای غیرعادی هنگام چرخش موتور
-
لرزش بیشازحد در حالت هاور
-
عدم تراز بودن ملخ نسبت به سایر بازوها
-
خطای مربوط به موتور در اپلیکیشن
گاهی اوقات بازو از بیرون سالم به نظر میرسد، اما محل اتصال لولا یا پایه موتور دچار ضعف شده است. در این شرایط، پرواز ممکن است در ابتدا عادی باشد، اما تحت فشار یا باد شدید مشکل خود را نشان میدهد.
چرا تعویض بهموقع اهمیت دارد؟
اگر تعمیرات تعویض بازو ایر۳ اس به تعویق بیفتد، احتمال آسیب به قطعات گرانتری مثل برد اصلی یا موتور بسیار بالا میرود. تجربه نشان داده هزینه یک تعویض ساده بازو بسیار کمتر از تعمیرات ناشی از سقوط ثانویه است. به همین دلیل بسیاری از مراکز تخصصی توصیه میکنند در صورت مشاهده کوچکترین آسیب ساختاری، دستگاه بررسی شود.
در صورتی که به راهنمایی تخصصیتر نیاز دارید، میتوانید از خدمات مرتبط یا بخش تخصصی
تعمیراتAir 3S arm replacement استفاده کنید تا از سلامت کامل دستگاه مطمئن شوید.
در نهایت، تشخیص درست زمان تعویض بازو ایر۳ اس به شما کمک میکند از ریسکهای پروازی جلوگیری کنید و طول عمر پهپاد خود را افزایش دهید. پیشگیری همیشه کمهزینهتر از جبران خسارت است.

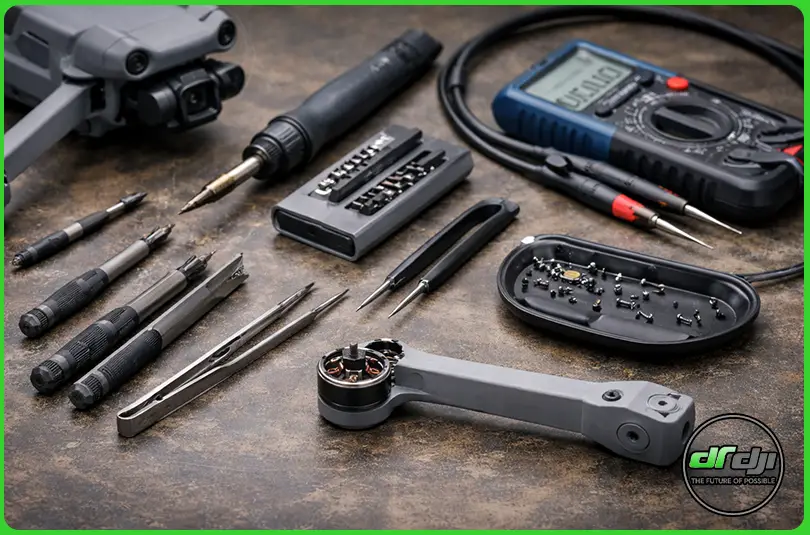

ابزارهای موردنیاز برای تعویض بازو ایر۳ اس
قبل از شروع فرآیند تعویض بازو ایر۳ اس، آمادهسازی ابزار مناسب اهمیت بسیار زیادی دارد. بسیاری از آسیبهای ثانویه به برد اصلی یا سوکتهای داخلی دقیقاً به دلیل استفاده از ابزار نامناسب اتفاق میافتد. اگر ابزار استاندارد نداشته باشید، حتی یک پیچ هرز شده میتواند کل روند تعمیر را پیچیده و زمانبر کند.
خوشبختانه برای تعویض بازو ایر۳ اس به تجهیزات پیچیده صنعتی نیاز ندارید، اما دقت و کیفیت ابزار کاملاً تعیینکننده است. استفاده از پیچگوشتی بیکیفیت یا هویه نامناسب ممکن است به پایههای ظریف موتور یا فلتهای داخلی آسیب بزند. بنابراین قبل از شروع کار، مطمئن شوید همه ابزارها در دسترس و سالم هستند.
لیست ابزارهای ضروری
برای انجام صحیح تعویض بازو ایر۳ اس به موارد زیر نیاز خواهید داشت:
-
پیچگوشتی چهارسو و ستارهای مخصوص پیچهای ظریف پهپاد
-
پنس سرصاف و سرکج برای جدا کردن سوکتها
-
هیتر یا هویه ظریف (در صورت نیاز به جدا کردن سیم موتور)
-
مولتیمتر برای تست سلامت اتصالها
-
ظرف مغناطیسی برای نگهداری پیچها
-
بازوی اصلی و اورجینال ایر۳ اس
استفاده از بازوی اورجینال اهمیت زیادی دارد. قطعات غیر اصلی ممکن است از نظر وزن یا زاویه نصب کمی تفاوت داشته باشند که همین اختلاف جزئی میتواند باعث ایجاد لرزش در پرواز شود.
نکات ایمنی قبل از شروع کار
قبل از اینکه وارد مرحله عملی تعویض بازو ایر۳ اس شوید، چند نکته حیاتی را رعایت کنید:
-
باتری را کاملاً خارج کنید.
-
محیط کار تمیز و بدون الکتریسیته ساکن باشد.
-
از دستکش ضدالکتریسیته استفاده کنید.
-
از باز بودن کامل بازوهای دیگر اطمینان حاصل کنید تا فشار ناخواسته به بدنه وارد نشود.
خیلی وقتها افراد بدون تخلیه الکتریسیته ساکن بدن، برد اصلی را لمس میکنند و همین موضوع میتواند آسیب نامرئی اما جدی ایجاد کند. این آسیبها ممکن است بلافاصله دیده نشوند، اما در آینده باعث بروز خطاهای سیستمی شوند.
در فرآیند تعویض بازو ایر۳ اس صبر و تمرکز نقش کلیدی دارد. عجله کردن در باز کردن پیچها یا کشیدن ناگهانی سوکتها میتواند هزینه تعمیر را چند برابر کند. این کار ظریف است، اما با ابزار مناسب کاملاً قابل انجام خواهد بود.

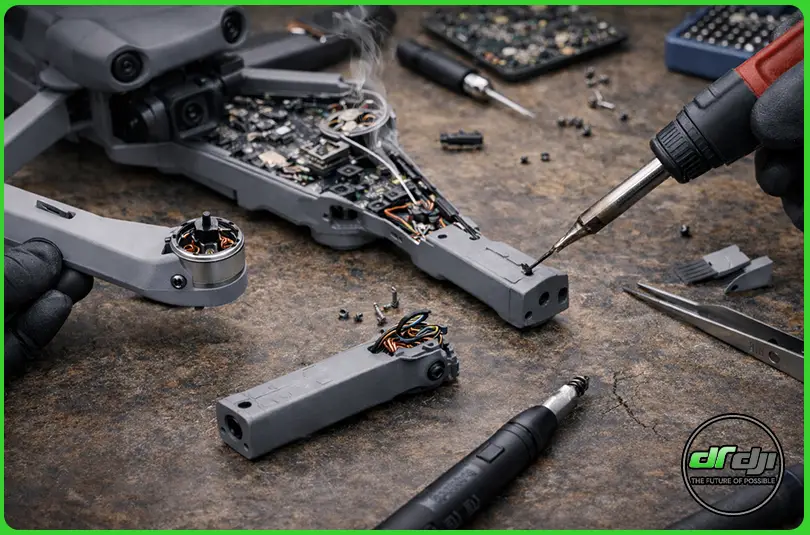

آموزش مرحلهبهمرحله تعویض بازو ایر۳ اس
تعویض بازو ایر۳ اس یک فرآیند حساس و دقیق است که نیاز به تمرکز، حوصله و رعایت ترتیب مراحل دارد. اگر این مراحل را بهدرستی انجام دهید، نهتنها از آسیب بیشتر جلوگیری میکنید، بلکه عملکرد پروازی پهپاد نیز به حالت استاندارد بازمیگردد. در این بخش، فرآیند تعویض بازو ایر۳ اس را بهصورت گامبهگام توضیح میدهیم تا هیچ ابهامی باقی نماند.
باز کردن بدنه و دسترسی به بازو
در اولین مرحله از تعویض بازو ایر۳ اس، باید بدنه را با دقت باز کنید. پیچهای زیر بدنه و اطراف بازوی آسیبدیده را با پیچگوشتی مناسب باز کنید. پیشنهاد میشود محل هر پیچ را به خاطر بسپارید یا از آن عکس بگیرید، زیرا برخی پیچها طول متفاوت دارند.
پس از باز کردن قاب، به آرامی بدنه را جدا کنید. مراقب فلتها و کابلهای داخلی باشید؛ کشیدن ناگهانی قاب میتواند باعث پارگی سوکت شود. در این مرحله به موتور و محل اتصال بازو دسترسی خواهید داشت.
جدا کردن سیمهای موتور
اکثر مدلهای Air 3S دارای سیمهای لحیمشده به برد هستند. در این مرحله از تعویض بازو ایر۳ اس باید با هویه ظریف، سیمهای موتور را از برد جدا کنید. پیش از جدا کردن، از محل اتصال سیمها یادداشت یا عکس تهیه کنید تا هنگام نصب دچار اشتباه نشوید.
گرمای بیشازحد هویه میتواند به برد آسیب بزند، بنابراین زمان تماس نوک هویه با پد برد را کوتاه نگه دارید. اگر تجربه لحیمکاری ندارید، این بخش حساسترین قسمت کار محسوب میشود.
جدا کردن بازوی آسیبدیده
اکنون نوبت جدا کردن کامل بازو است. پیچهای اتصال لولا یا پایه بازو را باز کنید و بازوی معیوب را با دقت خارج نمایید. در این مرحله محل قرارگیری کابلها و مسیر عبور سیمها را بررسی کنید، زیرا هنگام نصب بازوی جدید باید دقیقاً همان مسیر رعایت شود.
یکی از اشتباهات رایج در تعویض بازو ایر۳ اس، عبور نادرست سیمهاست که باعث گیر کردن آنها بین قاب و بازو میشود. این موضوع میتواند در آینده منجر به قطعی یا اتصال کوتاه شود.

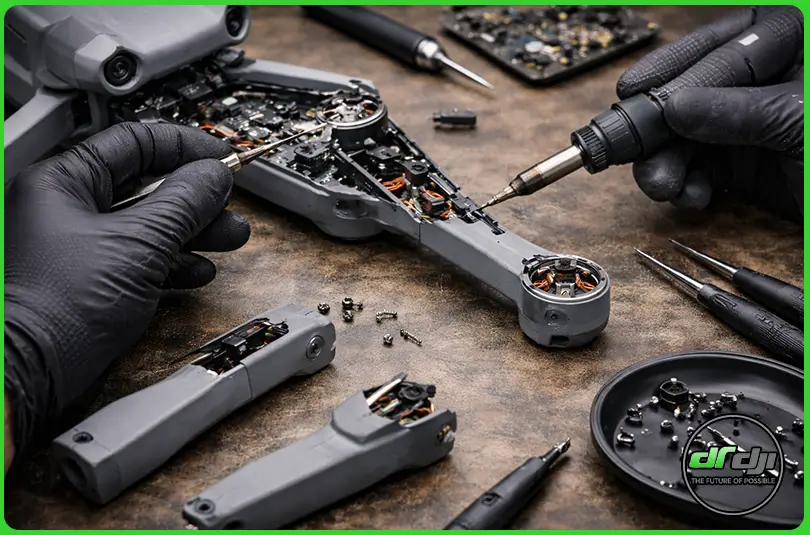

نصب بازوی جدید
بازوی جدید را دقیقاً در همان موقعیت قبلی قرار دهید و پیچها را محکم اما بدون فشار بیشازحد ببندید. سپس سیمهای موتور را مطابق عکس یا یادداشت قبلی لحیم کنید. ترتیب سیمها اهمیت زیادی دارد، زیرا اشتباه در اتصال میتواند باعث چرخش معکوس موتور شود.
پس از اتمام لحیمکاری، با مولتیمتر اتصالها را بررسی کنید تا از نبود اتصال کوتاه مطمئن شوید.
بستن قاب و تست نهایی
در آخرین مرحله از تعویض بازو ایر۳ اس، قاب بدنه را بهآرامی ببندید و پیچها را در جای درست خود نصب کنید. قبل از پرواز، ابتدا دستگاه را بدون ملخ روشن کنید و از عملکرد صحیح موتور مطمئن شوید. سپس ملخ را نصب کرده و یک تست هاور در ارتفاع پایین انجام دهید.
اگر پهپاد بدون لرزش و خطا پرواز کرد، فرآیند تعویض بازو ایر۳ اس با موفقیت انجام شده است. در غیر این صورت، بهتر است دستگاه مجدداً بررسی شود تا از صحت اتصالات اطمینان حاصل گردد.
اشتباهات رایج هنگام تعویض بازو ایر۳ اس
در فرآیند تعویض بازو ایر۳ اس بسیاری از آسیبها نه بهخاطر پیچیدگی کار، بلکه به دلیل بیدقتی یا عجله ایجاد میشوند. تجربه نشان داده بیشتر خرابیهای ثانویه زمانی اتفاق میافتند که فرد تصور میکند کار سادهای در پیش دارد. اما واقعیت این است که ساختار داخلی Air 3S بسیار ظریف و مهندسیشده است و کوچکترین اشتباه میتواند هزینه سنگینی به همراه داشته باشد.
بیایید صادق باشیم؛ بیشتر خطاها قابل پیشگیری هستند. کافیست بدانید چه چیزهایی را نباید انجام دهید.
استفاده از قطعه غیراصل
یکی از رایجترین اشتباهات در تعویض بازو ایر۳ اس استفاده از بازوی غیر اورجینال است. برخی قطعات موجود در بازار ممکن است از نظر ظاهری مشابه باشند، اما تفاوتهای جزئی در وزن، زاویه لولا یا کیفیت پلاستیک دارند. همین تفاوت کوچک میتواند تعادل پروازی را برهم بزند.
بازوی غیراصل ممکن است در ابتدا عملکرد قابل قبولی داشته باشد، اما در پروازهای طولانی یا شرایط بادی ضعف خود را نشان میدهد. نتیجه؟ لرزش، مصرف باتری بیشتر و حتی کاهش عمر موتور.
لحیمکاری نادرست
در بسیاری از موارد، بزرگترین اشتباه در تعویض بازو ایر۳ اس مربوط به لحیمکاری است. گرمای بیشازحد میتواند پد برد را جدا کند. اتصال ضعیف نیز ممکن است در پرواز قطع شود. همچنین جابهجا وصل کردن سیمها باعث چرخش معکوس موتور خواهد شد.
یک نکته حرفهای این است که پس از لحیمکاری، قبل از بستن کامل قاب، موتور را تست کنید. این کار از باز کردن دوباره دستگاه جلوگیری میکند.
بستن بیشازحد پیچها
خیلیها تصور میکنند هرچه پیچ محکمتر باشد، بهتر است. اما در تعویض بازو ایر۳ اس این باور اشتباه است. فشار بیشازحد میتواند رزوه پلاستیکی بدنه را خراب کند یا باعث ترک خوردن محل اتصال شود.
پیچ باید کاملاً فیکس شود، اما نه آنقدر که بدنه تحت تنش قرار گیرد.
نادیده گرفتن کالیبراسیون بعد از تعمیر
پس از تعویض بازو ایر۳ اس، برخی کاربران بدون انجام کالیبراسیون IMU و قطبنما پرواز میکنند. این کار میتواند باعث خطا در سنسورها شود. هر تغییری در ساختار فیزیکی پهپاد بهتر است با یک کالیبراسیون کامل همراه باشد.
نادیده گرفتن این مرحله ممکن است باعث دریفت یا عدم تعادل در حالت هاور شود.
عجله در تست پروازی
یکی دیگر از اشتباهات رایج، پرواز در ارتفاع بالا بلافاصله پس از تعویض بازو ایر۳ اس است. تست اولیه باید در ارتفاع کم و محیط کنترلشده انجام شود. در صورت وجود مشکل، ریسک سقوط به حداقل میرسد.
در نهایت، رعایت این نکات باعث میشود تعویض بازو ایر۳ اس به یک تعمیر موفق و بیدردسر تبدیل شود، نه یک دردسر جدید.
هزینه، زمان و نکات مهم بعد از تعویض بازو ایر۳ اس
وقتی صحبت از تعویض بازو ایر۳ اس میشود، یکی از اولین سوالاتی که ذهن کاربران را درگیر میکند، هزینه و مدت زمان انجام تعمیر است. واقعیت این است که هزینه این تعمیر نسبت به بسیاری از آسیبهای دیگر پهپاد بسیار مقرونبهصرفهتر است، بهشرطی که بهموقع انجام شود و آسیب به بخشهای دیگر سرایت نکرده باشد.
هزینه تعویض بازو ایر۳ اس چقدر است؟
هزینه تعویض بازو ایر۳ اس به چند عامل بستگی دارد:
-
اصل یا غیر اصل بودن قطعه
-
جلو یا عقب بودن بازوی آسیبدیده
-
نیاز یا عدم نیاز به تعویض موتور
-
آسیب احتمالی به برد یا سوکتها
-
انجام تعمیر توسط کاربر یا مرکز تخصصی
در صورتی که تنها بازو آسیب دیده باشد و موتور سالم باشد، هزینه در حد تعویض قطعه و دستمزد فنی خواهد بود. اما اگر ضربه شدید باعث خرابی موتور یا برد شده باشد، هزینه افزایش پیدا میکند.
بهطور کلی، انجام سریع تعویض بازو ایر۳ اس باعث میشود از هزینههای سنگینتر در آینده جلوگیری شود. پیشگیری همیشه هوشمندانهتر از تعمیر گسترده است.
مدت زمان انجام تعمیر
اگر ابزار کامل و تجربه کافی داشته باشید، تعویض بازو ایر۳ اس معمولاً بین ۴۵ تا ۹۰ دقیقه زمان میبرد. در مراکز تخصصی این زمان ممکن است کوتاهتر باشد، زیرا تکنسینها با ساختار داخلی دستگاه آشنایی کامل دارند.
در صورتی که نیاز به لحیمکاری دقیق یا تستهای اضافه باشد، زمان کمی بیشتر خواهد شد. اما در هر صورت این تعمیر جزو تعمیرات میانرده از نظر زمانی محسوب میشود.
نکات مهم بعد از تعویض
پس از انجام تعویض بازو ایر۳ اس، چند اقدام ضروری وجود دارد که نباید نادیده گرفته شوند:
-
انجام کالیبراسیون IMU و قطبنما
-
بررسی بهروزرسانی فریمور
-
تست هاور در ارتفاع کم
-
بررسی دمای موتور پس از چند دقیقه پرواز
-
گوش دادن به صدای غیرعادی
همچنین پیشنهاد میشود اولین پرواز پس از تعویض بازو ایر۳ اس در فضای باز و بدون مانع انجام شود. بهتر است از پرواز در باد شدید در چند پرواز اول خودداری کنید تا مطمئن شوید همه چیز در وضعیت پایدار قرار دارد.
در نهایت، اگر پس از تعمیر کوچکترین لرزش یا خطای نرمافزاری مشاهده کردید، بهتر است دستگاه مجدداً بررسی شود. بیتوجهی به علائم کوچک میتواند در آینده مشکل بزرگتری ایجاد کند.
سوالات متداول درباره تعویض بازو ایر۳ اس
آیا تعویض بازو ایر۳ اس در خانه امکانپذیر است؟
بله، اگر ابزار مناسب و دانش فنی پایه در زمینه باز کردن قطعات الکترونیکی و لحیمکاری داشته باشید، تعویض بازو ایر۳ اس در خانه قابل انجام است. با این حال، اگر تجربه کافی ندارید، سپردن این کار به مرکز تخصصی ریسک آسیب به برد اصلی را کاهش میدهد.
بعد از تعویض بازو ایر۳ اس نیاز به کالیبراسیون هست؟
قطعاً بله. پس از هرگونه تغییر فیزیکی در ساختار پهپاد، انجام کالیبراسیون IMU و قطبنما توصیه میشود. این کار باعث میشود سنسورها با شرایط جدید دستگاه هماهنگ شوند و پرواز پایدار باقی بماند.
اگر فقط ترک جزئی روی بازو باشد، باز هم باید تعویض شود؟
در بیشتر موارد بله. حتی ترکهای سطحی میتوانند در اثر لرزش موتور گسترش پیدا کنند. تعویض بازو ایر۳ اس در مراحل اولیه خرابی، از سقوط احتمالی و هزینههای بیشتر جلوگیری میکند.
آیا استفاده از بازوی غیر اصل توصیه میشود؟
خیر. قطعات غیر اورجینال ممکن است از نظر وزن و زاویه نصب متفاوت باشند و این موضوع بر تعادل پروازی تأثیر میگذارد. برای حفظ کیفیت پرواز، بهتر است از قطعه اصلی استفاده شود.
چه مدت بعد از تعویض بازو ایر۳ اس میتوان پرواز عادی انجام داد؟
اگر تستهای اولیه بدون لرزش و خطا انجام شود، معمولاً پس از یک یا دو پرواز کوتاه آزمایشی میتوانید پرواز عادی را از سر بگیرید. مهم است که اولین پروازها در ارتفاع کم و شرایط بدون باد انجام شوند.
تعمیرات تعویض بازو ایر۳ اس مهم و حساس در ساختار پهپاد محسوب میشود که اگر بهدرستی و در زمان مناسب انجام شود، از بروز خسارتهای جدیتر جلوگیری میکند. بازو بهعنوان محل اتصال موتور و ملخ، نقش کلیدی در تعادل و پایداری پرواز دارد. کوچکترین انحراف، ترک یا لقی میتواند عملکرد پروازی را مختل کند.
در این مقاله، از نشانههای خرابی گرفته تا ابزارهای موردنیاز، مراحل دقیق باز کردن و نصب بازوی جدید، اشتباهات رایج و همچنین هزینه و نکات پس از تعمیر را بررسی کردیم. همانطور که اشاره شد، دقت، صبر و استفاده از قطعات اورجینال مهمترین عوامل موفقیت در تعویض بازو ایر۳ اس هستند.
اگر تجربه کافی در زمینه تعمیرات الکترونیکی ندارید، سپردن این کار به مرکز تخصصی تصمیم هوشمندانهتری خواهد بود. اما اگر با رعایت اصول ایمنی و فنی این کار را انجام دهید، میتوانید با اطمینان دوباره پرواز کنید و از عملکرد پایدار پهپاد خود لذت ببرید.
