تعمیرات گیبال ایر3 اس

اگر به‌صورت حرفه‌ای با هلی‌شات کار می‌کنید، احتمالاً می‌دانید که هیچ چیز به اندازه خرابی گیبال نمی‌تواند کیفیت پروژه را نابود کند. تعمیرات گیبال ایر3 اس یکی از مهم‌ترین دغدغه‌های فیلم‌برداران هوایی و اپراتورهای حرفه‌ای پهپاد است؛ چون کوچک‌ترین اختلال در سیستم تثبیت تصویر، نتیجه‌ای جز لرزش، خطای افق و از دست رفتن شات‌های حیاتی ندارد.

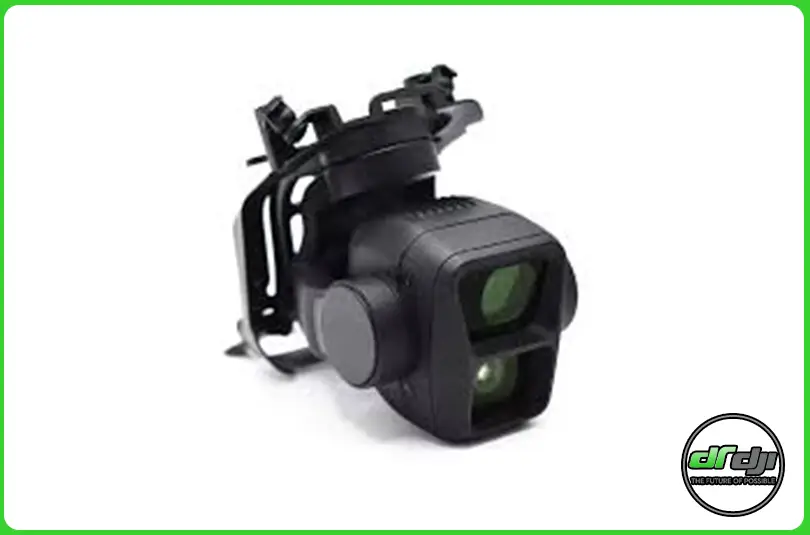

گیبال Air 3S یک سیستم دقیق سه‌محوره است که با موتورهای براشلس و سنسورهای ژیروسکوپی کار می‌کند. این سیستم دائماً در حال پردازش داده‌هاست تا تصویر را پایدار نگه دارد. اما همین پیچیدگی باعث می‌شود تعمیر آن نیازمند دانش فنی، ابزار تخصصی و تجربه عملی باشد. تعمیر غیراصولی نه‌تنها مشکل را حل نمی‌کند، بلکه ممکن است به برد اصلی یا موتورهای محور آسیب جدی وارد کند.

در بسیاری از موارد، کاربران با لرزش‌های ناگهانی، ارورهای کالیبراسیون، قفل شدن محور رول یا از کار افتادن کامل سیستم مواجه می‌شوند. اینجاست که شناخت دقیق ساختار داخلی و مراحل عیب‌یابی اصولی اهمیت پیدا می‌کند. عجله در باز کردن دستگاه بدون تست اولیه می‌تواند هزینه تعمیر را چند برابر کند.

در این مقاله قرار است به‌صورت کاملاً تخصصی اما با زبانی ساده، تمام مراحل بررسی، عیب‌یابی و تعمیر این مدل گیبال را بررسی کنیم. اگر به دنبال یک راهنمای کاربردی، دقیق و قابل اعتماد هستید که بر پایه تجربه عملی تعمیرکاران حرفه‌ای نوشته شده باشد، جای درستی آمده‌اید

شناخت کامل گیبال Air 3S و ساختار فنی آن

وقتی صحبت از تعمیرات تخصصی به میان می‌آید، اولین قدم شناخت دقیق ساختار دستگاه است. در حوزه تعمیرات گیبال ایر3 اس نمی‌توان بدون درک معماری فنی سیستم، وارد مرحله باز کردن یا تعویض قطعه شد. این گیبال یک سیستم تثبیت سه‌محوره هوشمند است که با ترکیب موتورهای براشلس، سنسورهای IMU و برد کنترل مرکزی کار می‌کند. هر کدام از این اجزا مثل یک زنجیره به هم متصل‌اند؛ اگر یکی دچار اختلال شود، کل سیستم عملکرد نادرستی نشان می‌دهد.

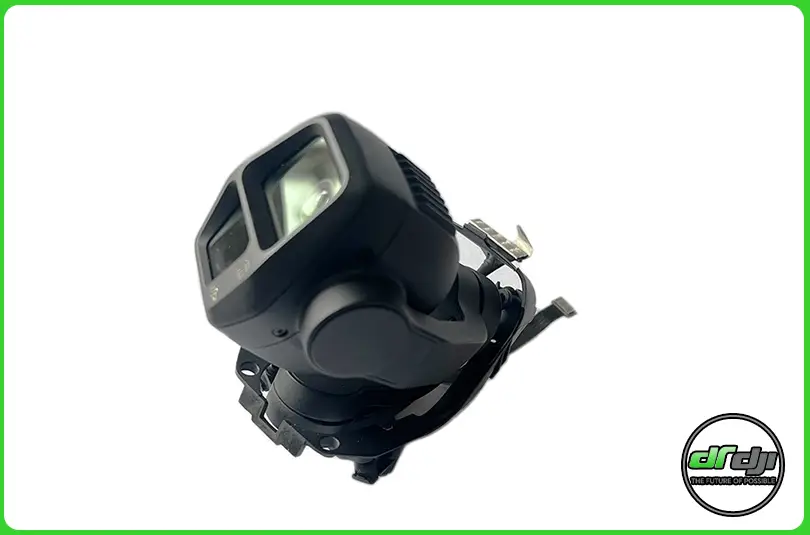

گیبال Air 3S از سه محور Pitch، Roll و Yaw تشکیل شده است. هر محور دارای موتور مستقل و درایور الکترونیکی مخصوص به خود است. این موتورها به‌صورت لحظه‌ای تغییرات زاویه‌ای را اصلاح می‌کنند تا لرزش‌های ناشی از پرواز، باد یا مانور ناگهانی خنثی شود. همین عملکرد سریع و دقیق باعث شده این مدل در پروژه‌های حرفه‌ای فیلم‌برداری هوایی محبوب باشد.

برد اصلی یا Main Board قلب سیستم محسوب می‌شود. این برد اطلاعات دریافتی از ژیروسکوپ و شتاب‌سنج را پردازش کرده و فرمان اصلاح زاویه را به موتورها ارسال می‌کند. در بسیاری از مواردی که کاربران برای تعمیرات گیمبال ایر 3 اس مراجعه می‌کنند، مشکل از همین برد یا فلت‌های ارتباطی بین برد و موتورهاست. قطع شدن فلت یا آسیب دیدن کانکتورها می‌تواند باعث از کار افتادن کامل یک محور شود.

اجزای اصلی سیستم تثبیت تصویر

مهم‌ترین قطعات داخلی شامل موارد زیر است:

• موتورهای براشلس سه‌محوره

• سنسور IMU (ژیروسکوپ + شتاب‌سنج)

• برد پردازش مرکزی

• فلت‌های ارتباطی انعطاف‌پذیر

• کابل‌های تغذیه و دیتا

سنسور IMU نقش حیاتی در ثبات تصویر دارد. کوچک‌ترین خطا در کالیبراسیون این سنسور می‌تواند باعث کج شدن افق یا لرزش‌های ریز شود. گاهی اوقات مشکل صرفاً نرم‌افزاری است و با کالیبراسیون مجدد حل می‌شود، اما در برخی موارد نیاز به تعویض کامل ماژول وجود دارد.

تفاوت‌های سخت‌افزاری و الکترونیکی

Air 3S نسبت به نسل‌های قبلی از پردازنده سریع‌تر و سیستم پایدارتر بهره می‌برد. همچنین مسیرهای فلت داخلی باریک‌تر و حساس‌تر طراحی شده‌اند. این یعنی هنگام باز کردن دستگاه باید دقت دوچندان داشت. فشار اشتباه یا کشیدن بیش از حد فلت، آسیب جبران‌ناپذیری ایجاد می‌کند.

از نظر نرم‌افزاری نیز این مدل دارای سیستم تشخیص خطای هوشمند است. هنگام بروز مشکل، کد خطا نمایش داده می‌شود که در فرآیند عیب‌یابی بسیار کمک‌کننده است. آشنایی با این کدها زمان تعمیر را به‌شدت کاهش می‌دهد.

به‌طور خلاصه، شناخت دقیق ساختار داخلی نه‌تنها فرآیند تعمیر را ساده‌تر می‌کند، بلکه از آسیب‌های ثانویه نیز جلوگیری خواهد کرد. تعمیرکار حرفه‌ای قبل از باز کردن پیچ اول، باید نقشه ذهنی دقیقی از معماری دستگاه داشته باشد.

مشکلات رایج در تعمیرات گیبال ایر3 اس

در فرآیند تعمیرات گیبال ایر3 اس شناخت مشکلات پرتکرار اهمیت حیاتی دارد. تجربه نشان داده بیشتر خرابی‌ها الگوی مشخصی دارند و اگر تعمیرکار از همان ابتدا بداند دنبال چه نشانه‌ای بگردد، زمان عیب‌یابی به شکل چشمگیری کاهش پیدا می‌کند. خیلی وقت‌ها کاربران تصور می‌کنند موتور سوخته یا برد آسیب دیده، اما واقعیت چیز ساده‌تری مثل اختلال در کالیبراسیون یا آسیب فلت است.

یکی از شایع‌ترین ایرادها لرزش ناگهانی تصویر هنگام استارت یا بعد از چند دقیقه پرواز است. این لرزش معمولاً به سه دلیل رخ می‌دهد: تنظیم نبودن گین موتور، آسیب دیدن موتور محور Roll، یا خطای سنسور IMU. در چنین شرایطی قبل از باز کردن دستگاه، باید تست نرم‌افزاری انجام شود. بسیاری از مواردی که برای تعمیرات Gimbal Air 3S ارجاع داده می‌شوند، تنها با ریست تنظیمات کارخانه و کالیبراسیون دقیق حل شده‌اند.

مشکل دیگر قفل شدن یکی از محورهاست. وقتی دستگاه روشن می‌شود اما یکی از بازوها آزادانه حرکت نمی‌کند یا در زاویه خاصی گیر می‌کند، معمولاً یا موتور آن محور نیم‌سوز شده یا فلت داخلی دچار پارگی است. گاهی هم پیچ‌های مکانیکی بیش از حد سفت شده‌اند و فشار مکانیکی ایجاد کرده‌اند.

لرزش و ناپایداری محور‌ها

لرزش می‌تواند ریز و میکرونی باشد یا کاملاً محسوس و شدید. لرزش‌های ریز معمولاً ناشی از تنظیم نبودن PID موتور یا خطای سنسور هستند. اما لرزش شدید اغلب به مشکلات سخت‌افزاری مربوط می‌شود.

دلایل متداول:

• خرابی بلبرینگ موتور

• نیم‌سوز شدن سیم‌پیچ

• آسیب دیدن شفت موتور

• شل شدن پیچ‌های نگهدارنده بازو

در برخی موارد، پس از ضربه یا سقوط، موتور ظاهراً سالم است اما میدان مغناطیسی آن تضعیف شده است. این نوع خرابی فقط با تست جریان مصرفی موتور مشخص می‌شود.

خطاهای نرم‌افزاری و کالیبراسیون

گاهی اوقات کاربر با پیغام‌هایی مثل “Gimbal Overload” یا “Calibration Error” مواجه می‌شود. این خطاها همیشه به معنای خرابی سخت‌افزاری نیستند. به‌روزرسانی ناقص فریمور یا نصب نسخه ناسازگار می‌تواند باعث بروز چنین خطاهایی شود.

در این شرایط، مراحل زیر توصیه می‌شود:

• بررسی نسخه فریمور

• ریست تنظیمات به حالت کارخانه

• انجام Auto Calibration روی سطح کاملاً تراز

• تست بدون ملخ و در حالت ایمن

اگر بعد از این مراحل مشکل باقی بماند، بررسی برد اصلی ضروری است. تعمیرکار حرفه‌ای قبل از هرگونه باز کردن دستگاه، باید تست نرم‌افزاری را کامل انجام دهد. این رویکرد نه‌تنها زمان را ذخیره می‌کند، بلکه از آسیب غیرضروری جلوگیری می‌کند.

در نهایت، بیشتر مشکلات رایج قابل پیشگیری هستند. نگهداری اصولی، جلوگیری از ضربه و حمل صحیح دستگاه می‌تواند هزینه‌های سنگین تعمیر را کاهش دهد.

عیب‌یابی تخصصی و روش‌های تست فنی در تعمیرات گیبال ایر3 اس

در حوزه حرفه‌ای تعمیرات گیبال ایر3 اس مهم‌ترین تفاوت بین یک تعمیرکار معمولی و یک متخصص واقعی، نحوه عیب‌یابی است. باز کردن دستگاه بدون تست علمی، مثل رانندگی در مه غلیظ است؛ شاید به مقصد برسید، اما احتمال خطا بالاست. عیب‌یابی اصولی باید مرحله‌به‌مرحله، منطقی و مبتنی بر اندازه‌گیری باشد.

اولین قدم در تست تخصصی، بررسی جریان مصرفی موتورهاست. هر موتور براشلس در حالت نرمال، جریان مشخصی مصرف می‌کند. اگر آمپراژ بیش از حد باشد، نشان‌دهنده اصطکاک داخلی، خرابی بلبرینگ یا نیم‌سوز شدن سیم‌پیچ است. اگر جریان کمتر از حد استاندارد باشد، احتمال قطعی در مسیر تغذیه یا آسیب در درایور موتور وجود دارد.

قدم بعدی بررسی سیگنال‌های خروجی برد اصلی است. برد کنترل مرکزی باید فرمان PWM پایدار به موتورها ارسال کند. نوسان در این سیگنال‌ها معمولاً ناشی از خرابی آی‌سی درایور یا آسیب مدار تغذیه است. در بسیاری از پروژه‌های تخصصی تعمیرات، مشکل نه از موتور بلکه از رگولاتور ولتاژ روی برد بوده است.

بررسی موتورهای براشلس

برای تست دقیق موتور:

• محور را به‌آرامی با دست بچرخانید؛ حرکت باید کاملاً نرم و یکنواخت باشد.

• صدای غیرعادی یا گیر مکانیکی نشانه خرابی بلبرینگ است.

• با مولتی‌متر، مقاومت سیم‌پیچ‌ها را اندازه بگیرید؛ اختلاف مقاومت بین فازها نباید محسوس باشد.

• جریان مصرفی را زیر بار بررسی کنید.

اگر یکی از فازها مقاومت متفاوتی داشته باشد، موتور نیاز به تعویض دارد. تعمیر سیم‌پیچ در این مدل اقتصادی نیست و معمولاً تعویض کامل پیشنهاد می‌شود.

تست برد الکترونیکی و سنسورها

برد اصلی باید از نظر موارد زیر بررسی شود:

• سلامت مسیرهای تغذیه

• ولتاژ خروجی رگولاتورها

• سلامت آی‌سی‌های درایور

• وضعیت کانکتورهای فلت

سنسور IMU نیز باید تست شود. اگر پس از کالیبراسیون هنوز افق کج است، احتمال دارد سنسور آسیب دیده باشد. در برخی موارد، تنها با ریفلوی کنترل‌شده آی‌سی مشکل برطرف شده است، اما این کار نیاز به ابزار حرفه‌ای و تجربه دارد.

در فرآیند تخصصی، عجله دشمن تعمیرکار است. هر مرحله باید ثبت و تحلیل شود. گاهی مشکل ترکیبی است؛ مثلاً هم فلت آسیب دیده و هم موتور دچار ضعف شده است. بنابراین عیب‌یابی باید جامع و سیستماتیک باشد.

مراحل استاندارد تعمیر و تعویض قطعات در تعمیرات گیبال ایر3 اس

در فرآیند حرفه‌ای تعمیرات گیبال ایر3 اس ترتیب انجام کار اهمیت حیاتی دارد. بسیاری از آسیب‌های ثانویه دقیقاً به‌دلیل رعایت نکردن همین ترتیب ایجاد می‌شوند. باز کردن عجولانه، فشار به بازوها یا جدا کردن نادرست فلت‌ها می‌تواند هزینه تعمیر را چند برابر کند. بنابراین باید طبق یک روال استاندارد پیش رفت.

اولین مرحله، قطع کامل منبع تغذیه و جدا کردن باتری است. حتی وجود جریان ضعیف می‌تواند هنگام تماس ابزار فلزی با برد، اتصال کوتاه ایجاد کند. بعد از آن، پیچ‌های بدنه باید با پیچ‌گوشتی مناسب و بدون اعمال فشار اضافی باز شوند. استفاده از ابزار نامناسب یکی از رایج‌ترین دلایل هرز شدن پیچ‌هاست.

پس از باز شدن قاب، دسترسی به برد اصلی و فلت‌های ارتباطی فراهم می‌شود. در این مرحله باید قبل از جدا کردن هر فلت، محل اتصال آن مستند شود. توصیه می‌شود از مراحل باز کردن عکس گرفته شود تا در مونتاژ مجدد اشتباهی رخ ندهد.

باز کردن اصولی دستگاه

برای باز کردن ایمن گیبال:

• از پنس آنتی‌استاتیک استفاده کنید.

• هرگز فلت را با زاویه نکشید؛ ابتدا ضامن کانکتور را آزاد کنید.

• پیچ‌های هر بخش را جداگانه دسته‌بندی کنید.

• از تماس مستقیم دست با آی‌سی‌ها خودداری کنید.

گاهی اوقات کاربر برای تعمیرات گیبال ایر3 اس مراجعه می‌کند در حالی که آسیب اصلی ناشی از باز کردن غیرتخصصی قبلی بوده است. فلت پاره شده، کانکتور شکسته یا مسیر برد خراشیده شده، مواردی هستند که تعمیر را پیچیده‌تر می‌کنند.

تعویض فلت، موتور و برد

اگر فلت آسیب دیده باشد، باید با نمونه اصلی جایگزین شود. استفاده از فلت‌های بی‌کیفیت ممکن است در کوتاه‌مدت مشکل را حل کند، اما در پروازهای طولانی باعث قطع ارتباط و لرزش خواهد شد.

در تعویض موتور:

• پیچ‌های نگهدارنده با گشتاور مناسب بسته شوند.

• کابل موتور به‌درستی لحیم شود.

• قبل از مونتاژ کامل، تست اولیه انجام شود.

تعویض برد اصلی حساس‌ترین مرحله است. قبل از نصب برد جدید، باید از سالم بودن سایر اجزا اطمینان حاصل شود. در غیر این صورت، ممکن است برد جدید نیز آسیب ببیند.

پس از مونتاژ کامل، مرحله کالیبراسیون نهایی انجام می‌شود. این مرحله شامل تنظیم محور‌ها، تست بدون بار و سپس تست در حالت واقعی پرواز است. اگر همه چیز طبق استاندارد انجام شده باشد، گیبال باید بدون لرزش و با افق کاملاً تراز کار کند.

در نهایت باید گفت تعمیر استاندارد تنها تعویض قطعه نیست؛ بلکه فرآیندی مهندسی‌شده و دقیق است که نیاز به صبر، مهارت و دانش فنی دارد.

نکات حرفه‌ای افزایش طول عمر گیبال در تعمیرات گیبال ایر3 اس

اگرچه تمرکز این مقاله بر تعمیر بوده، اما واقعیت این است که پیشگیری همیشه کم‌هزینه‌تر از تعمیر است. بسیاری از مراجعات مربوط به تعمیرات گیبال ایر3 اس به‌دلیل بی‌توجهی به نکات ساده نگهداری رخ می‌دهد. یک اپراتور حرفه‌ای می‌داند که مراقبت درست از تجهیزات، مستقیماً روی کیفیت خروجی و کاهش هزینه‌ها اثر می‌گذارد.

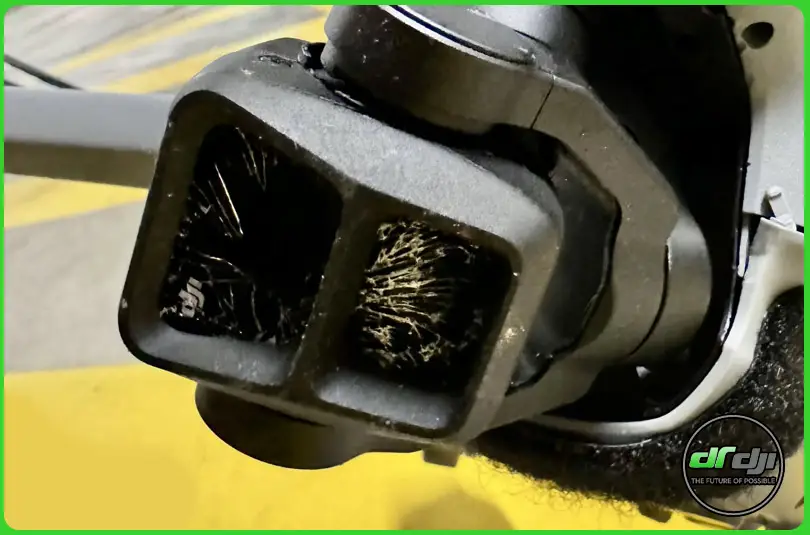

اولین نکته مهم، حمل صحیح دستگاه است. گیبال سیستم ظریفی دارد و کوچک‌ترین ضربه می‌تواند محورهای آن را از تنظیم خارج کند. همیشه از قفل‌های حمل استفاده کنید و دستگاه را داخل کیف ضدضربه قرار دهید. باز گذاشتن بازوهای گیبال هنگام جابه‌جایی یکی از اشتباهات رایج است.

دومین نکته، کالیبراسیون دوره‌ای است. حتی اگر خطایی مشاهده نمی‌کنید، انجام کالیبراسیون در فواصل مشخص باعث می‌شود سنسورها دقیق بمانند. تغییرات دمایی شدید نیز می‌تواند روی عملکرد IMU تأثیر بگذارد، بنابراین قبل از پرواز در محیط‌های سرد یا گرم، اجازه دهید دستگاه با محیط هم‌دما شود.

پیشگیری از خرابی‌های رایج

برای جلوگیری از نیاز به تعمیر:

• از پرواز در باد شدید خودداری کنید.

• از ضربه‌های ناگهانی هنگام فرود جلوگیری کنید.

• هرگز گیبال را در حالت روشن به‌زور حرکت ندهید.

• باتری سالم و استاندارد استفاده کنید.

یکی از اشتباهات رایج، فشار دادن دستی محور هنگام تست است. این کار می‌تواند به درایور موتور آسیب بزند. همچنین استفاده از قطعات غیراستاندارد در صورت خرابی، باعث بازگشت مجدد مشکل می‌شود.

نگهداری صحیح در شرایط پروازی

گردوغبار، رطوبت و شن دشمن گیبال هستند. پس از هر پرواز در محیط‌های پرریسک، دستگاه را تمیز کنید. از اسپری هوای فشرده ملایم برای پاکسازی استفاده شود، اما هرگز مستقیماً روی برد فشار وارد نکنید.

اگر قصد دارید دستگاه را برای مدت طولانی استفاده نکنید، آن را در محیط خشک با دمای متعادل نگهداری کنید. رطوبت می‌تواند باعث سولفاته شدن کانکتورها شود.

در صورت بروز مشکل جدی، مراجعه به مرکز تخصصی اهمیت زیادی دارد. برخی کاربران برای رفع مشکل به مراکز غیرمتخصص مراجعه می‌کنند و در نهایت با هزینه بیشتر مواجه می‌شوند. در چنین شرایطی بهتر است از خدمات تخصصی تعمیرات گیبال ایر3 اس استفاده شود تا از آسیب‌های ثانویه جلوگیری گردد.

چرا گیبال بعد از روشن شدن لرزش دارد؟
این مشکل معمولاً به دلیل خطای کالیبراسیون، تنظیم نبودن موتور یا آسیب فلت رخ می‌دهد. ابتدا تست نرم‌افزاری انجام شود.

آیا ارور Gimbal Overload همیشه سخت‌افزاری است؟
خیر، گاهی با به‌روزرسانی فریمور یا ریست تنظیمات برطرف می‌شود.

آیا می‌توان موتور نیم‌سوز را تعمیر کرد؟
در بیشتر موارد تعویض کامل موتور اقتصادی‌تر و مطمئن‌تر است.

هزینه تعمیر به چه عواملی بستگی دارد؟
نوع خرابی، آسیب برد، قیمت قطعات و میزان ضربه واردشده تعیین‌کننده هستند.

چند وقت یکبار باید کالیبراسیون انجام شود؟
در استفاده حرفه‌ای، هر چند هفته یک‌بار یا پس از ضربه شدید توصیه می‌شود.

آیا استفاده از قطعات غیر اصلی توصیه می‌شود؟
خیر، قطعات غیراستاندارد ممکن است در کوتاه‌مدت کار کنند اما در بلندمدت آسیب‌زا هستند.

گیبال Air 3S یک سیستم دقیق و مهندسی‌شده است که برای حفظ کیفیت تصویر طراحی شده است. تعمیر آن نیازمند دانش فنی، ابزار تخصصی و رویکرد مرحله‌به‌مرحله است. همان‌طور که بررسی کردیم، بسیاری از مشکلات با عیب‌یابی صحیح و رعایت اصول نگهداری قابل پیشگیری هستند.

اگر به‌صورت حرفه‌ای با پهپاد کار می‌کنید، توصیه می‌شود در صورت بروز مشکل از خدمات تخصصی بهره بگیرید تا از آسیب‌های بیشتر جلوگیری شود. رسیدگی به‌موقع و اصولی، هم کیفیت پروژه‌های شما را حفظ می‌کند و هم هزینه‌های آینده را کاهش می‌دهد.
