تعمیرات گیمبال neo 2

در دنیای تصویربرداری حرفه‌ای، پایداری تصویر یک انتخاب نیست؛ یک ضرورت است. وقتی صحبت از تجهیزات پایدارساز می‌شود، گیمبال‌ها نقش حیاتی در تولید خروجی سینمایی ایفا می‌کنند. اما همان‌طور که هر ابزار الکترومکانیکی پیچیده‌ای ممکن است دچار استهلاک یا خطا شود، تعمیرات هلی شات neo 2 به یکی از نیازهای تخصصی بازار تجهیزات فیلم‌برداری تبدیل شده است.

این مدل به‌دلیل استفاده از موتورهای براشلس دقیق، برد کنترل چندلایه، سنسورهای ژیروسکوپ پیشرفته و الگوریتم‌های تثبیت تصویر، ساختاری ظریف و در عین حال پیچیده دارد. کوچک‌ترین اختلال در سیستم تغذیه، فلت‌ها، درایور موتورها یا کالیبراسیون IMU می‌تواند عملکرد کل سیستم را مختل کند. همین موضوع باعث می‌شود فرآیند تعمیر آن صرفاً یک باز و بسته کردن ساده نباشد؛ بلکه نیازمند دانش الکترونیک، مکانیک دقیق و تحلیل نرم‌افزاری است.

در این مقاله، با رویکردی تخصصی و مبتنی بر تجربه عملی تعمیرگاهی، به بررسی کامل ساختار داخلی، رایج‌ترین خرابی‌ها، روش‌های عیب‌یابی پیشرفته، مراحل استاندارد تعمیر و همچنین برآورد هزینه‌های واقعی می‌پردازیم. هدف این راهنما، ارائه یک مرجع کاربردی برای تکنسین‌هایی است که می‌خواهند خدمات تعمیر این مدل را با دقت، سرعت و کیفیت بالاتر ارائه دهند.

آشنایی کامل با ساختار فنی در تعمیرات گیمبال neo 2

درک عمیق ساختار مهندسی، اولین و مهم‌ترین قدم در تعمیرات هلی شات neo 2 است. بدون شناخت دقیق توپولوژی برد، مسیرهای تغذیه، درایورهای موتور و ساختار سنسوری، عیب‌یابی تبدیل به آزمون و خطا می‌شود؛ چیزی که در تعمیرات حرفه‌ای جایی ندارد.

گیمبال Neo 2 بر پایه سیستم پایدارسازی سه‌محوره (Pan, Tilt, Roll) طراحی شده که هر محور توسط موتورهای براشلس سه‌فاز با درایور مجزا کنترل می‌شود. این موتورها معمولاً از نوع Outrunner با سیم‌پیچ مسی دقیق هستند که از طریق سیگنال PWM یا درایور FOC کنترل می‌شوند. کوچک‌ترین نوسان در جریان‌دهی یا اختلال در فیدبک سنسوری می‌تواند باعث لرزش میکروسکوپی یا Drift تدریجی شود.

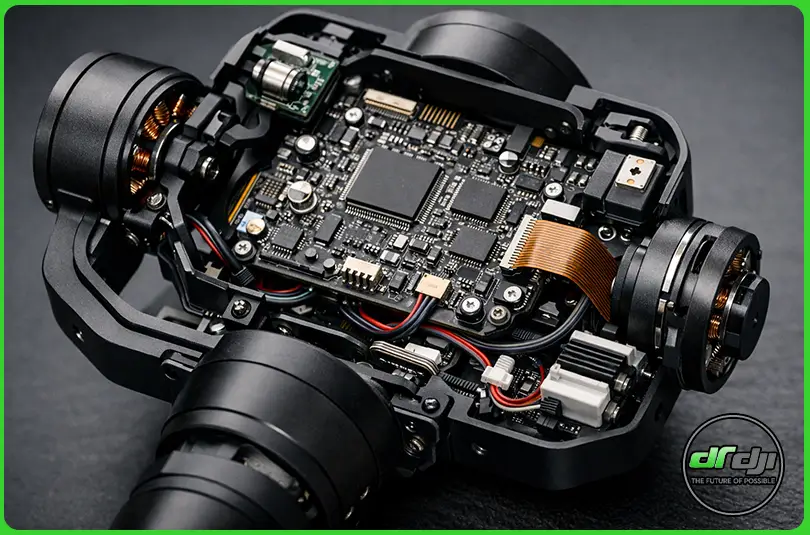

ساختار برد اصلی (Main Control Board)

برد اصلی شامل بخش‌های زیر است:

• میکروکنترلر مرکزی با الگوریتم PID چندلایه

• ماژول IMU شامل ژیروسکوپ و شتاب‌سنج سه‌محوره

• مدار رگولاتور ولتاژ (Buck Converter)

• درایورهای موتور سه‌فاز

• مدار محافظت در برابر اضافه‌جریان

• سوکت‌های فلت ارتباطی محورها

در بسیاری از موارد خرابی، مشکل نه از موتور بلکه از نوسان رگولاتور 5V یا 3.3V ناشی می‌شود. بنابراین قبل از تعویض موتور، باید ولتاژهای خروجی با اسیلوسکوپ بررسی شوند. تجربه نشان داده ریپل ولتاژ بیشتر از 100mV می‌تواند باعث رفتار غیرنرمال در محور Roll شود.

سیستم سنسوری و کالیبراسیون

IMU قلب سیستم پایداری است. اگر دستگاه بعد از روشن شدن لرزش خفیف یا انحراف تدریجی دارد، معمولاً یکی از موارد زیر مطرح است:

• خطای Offset در ژیروسکوپ

• خرابی کریستال تایمینگ

• نویز در مسیر I2C

• آسیب فیزیکی ناشی از ضربه

در تعمیرات حرفه‌ای، صرفاً ریست نرم‌افزاری کافی نیست. باید داده‌های خام سنسور خوانده شوند و Drift در حالت سکون اندازه‌گیری شود. اگر مقدار Drift بیشتر از حد استاندارد باشد، تعویض ماژول IMU منطقی‌تر از ریبال‌کردن آی‌سی خواهد بود.

ساختار مکانیکی و بلبرینگ‌ها

یکی از بخش‌هایی که در ظاهر سالم است اما در عمل مشکل‌ساز می‌شود، بلبرینگ‌های داخلی محورهاست. در اثر ضربه یا فشار حمل‌ونقل نامناسب، اصطکاک جزئی ایجاد می‌شود که در تست دستی قابل تشخیص نیست اما در سرعت‌های بالا باعث لرزش می‌شود.

در چنین شرایطی، قبل از هر اقدام الکترونیکی، باید:

• محور به صورت آزاد چرخانده شود

• صدای ساییدگی بررسی شود

• مقاومت چرخش با مدل سالم مقایسه گردد

اگر مقاومت غیرطبیعی وجود داشته باشد، تعویض بلبرینگ ضروری است.

در تعمیرات تخصصی، تشخیص درست ۷۰٪ مسیر تعمیر است. شناخت ساختار مهندسی گیمبال باعث می‌شود از تعویض‌های اشتباه، آسیب ثانویه و هزینه اضافی جلوگیری شود. تعمیر حرفه‌ای یعنی تحلیل، نه حدس.

مشکلات رایج و عیب‌یابی تخصصی در تعمیرات گیمبال neo 2

در فضای حرفه‌ای، عیب‌یابی سریع یعنی کاهش هزینه مشتری و افزایش اعتبار تعمیرکار. در حوزه تعمیرات گیمبال neo 2 بیش از ۷۰٪ خرابی‌ها در چند الگوی تکرارشونده دیده می‌شوند. نکته مهم اینجاست: علائم ظاهری همیشه علت اصلی نیستند. یک لرزش ساده می‌تواند ریشه در تغذیه، سنسور یا حتی مکانیک داشته باشد.

بیایید دقیق و مهندسی جلو برویم.

لرزش مداوم بعد از روشن شدن دستگاه

اگر گیمبال بلافاصله پس از پاور، شروع به لرزش با فرکانس بالا می‌کند:

دلایل احتمالی:

• ناپایداری در خروجی رگولاتور 5V

• آسیب در یکی از درایورهای سه‌فاز

• Offset غیرنرمال در IMU

• قطع‌شدگی جزئی در فلت محور Roll

روش تست حرفه‌ای:

• اندازه‌گیری ولتاژ خروجی در حالت Idle و تحت بار

• بررسی سیگنال PWM با اسیلوسکوپ

• خواندن داده‌های خام ژیروسکوپ

• تست مقاومت سیم‌پیچ موتور با میلی‌اهم‌متر

تجربه تعمیرگاهی نشان داده در بسیاری از موارد، مشکل از خازن‌های SMD اطراف رگولاتور است که ESR بالا رفته‌اند، نه خود موتور.

قفل شدن یکی از محورها

یکی از شکایت‌های رایج مشتریان این است که یکی از محورها حرکت نمی‌کند یا نیمه‌قفل است.

علت‌های متداول:

• درایور سوخته همان محور

• قطع مسیر یکی از فازهای موتور

• خرابی بلبرینگ داخلی

• آسیب فیزیکی به شفت مرکزی

در چنین شرایطی ابتدا باید محور را به‌صورت دستی بچرخانید. اگر مقاومت مکانیکی وجود دارد، قبل از بررسی الکترونیک، مشکل مکانیکی را حل کنید.

DRDJI مرکز تخصصی تعمیرات هلی شات NEO 2

ارور کالیبراسیون و عدم تثبیت تصویر

اگر دستگاه کالیبره نمی‌شود یا بعد از کالیبراسیون همچنان Drift دارد:

احتمالات:

• خرابی ماژول IMU

• نویز در مسیر I2C

• کریستال ناپایدار

• آپدیت ناقص فریمور

روشن نشدن کامل دستگاه

اگر گیمبال هیچ واکنشی ندارد:

چک‌لیست حرفه‌ای:

• تست سلامت باتری و ولتاژ خروجی

• بررسی MOSFET ورودی تغذیه

• تست فیوز SMD

• بررسی اتصال کوتاه در ریل 3.3V

گاهی اوقات مشکل ساده‌تر از چیزی است که به نظر می‌رسد؛ مثلاً یک اتصال سرد در سوکت باتری.

نکته مهم درباره لینک‌سازی داخلی

در بسیاری از مراکز تخصصی، خدمات مرتبط مانند تعمیرات گیمبال نئو ۲ در کنار سرویس سایر مدل‌ها ارائه می‌شود. همچنین برخی کاربران در جستجوهای انگلیسی از عبارت تعمیرات Helishot neo 2  استفاده می‌کنند که بهتر است در ساختار محتوایی سایت پوشش داده شود تا ترافیک کامل بازار جذب گردد.

آموزش مرحله‌به‌مرحله تعمیرات گیمبال neo 2 به‌صورت تخصصی

در این بخش وارد فاز اجرایی می‌شویم. این راهنما بر اساس تجربه عملی تعمیرگاهی نوشته شده و ترتیب مراحل دقیقاً مطابق استاندارد حرفه‌ای سرویس تجهیزات پایدارسازی است. در تعمیرات هلی شاتneo 2 رعایت ترتیب باز کردن و تست، حیاتی است؛ یک اشتباه کوچک می‌تواند منجر به آسیب فلت یا سوختن درایور موتور شود.

بیایید گام‌به‌گام جلو برویم.

مرحله اول: بررسی اولیه قبل از باز کردن دستگاه

قبل از هرگونه باز کردن:

• تست ولتاژ باتری تحت بار

• بررسی رفتار دستگاه هنگام پاور اولیه

• گوش دادن به صدای موتورها

• بررسی ارور نرم‌افزاری احتمالی

در بسیاری از موارد، مشکل بدون باز کردن کامل قابل تشخیص است. اگر دستگاه روشن می‌شود اما یکی از محورها قفل است، احتمال خرابی مکانیکی بالاست.

نکته حرفه‌ای:
قبل از باز کردن، از وضعیت سیم‌کشی داخلی عکس بگیرید تا در مونتاژ دچار خطا نشوید.

مرحله دوم: باز کردن اصولی بدنه بدون آسیب به فلت‌ها

برای باز کردن:

• پیچ‌های بدنه را با پیچ‌گوشتی دقیق باز کنید

• از اهرم پلاستیکی استفاده کنید، نه فلزی

• فلت‌ها را با پنس ضدالکتریسیته جدا کنید

بیشترین آسیب در این مرحله به فلت محور Tilt وارد می‌شود. کشیدن ناگهانی می‌تواند باعث پارگی مسیرهای داخلی شود که در ظاهر دیده نمی‌شود اما عملکرد را مختل می‌کند.

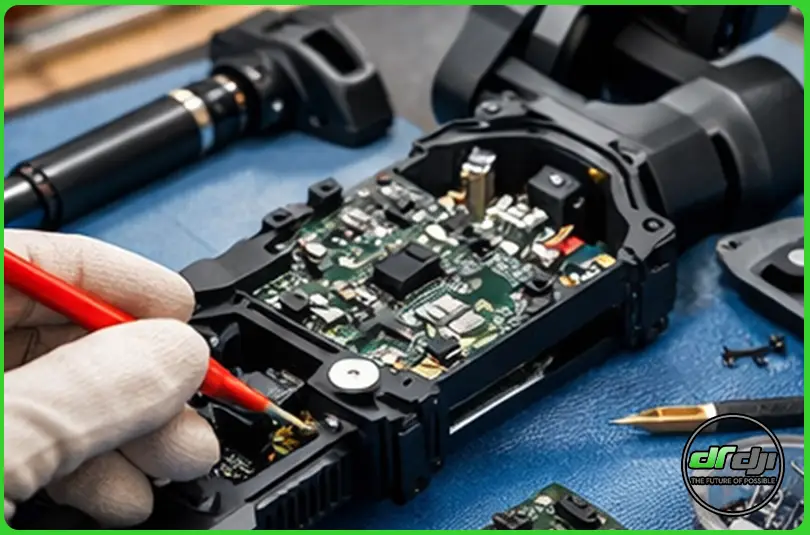

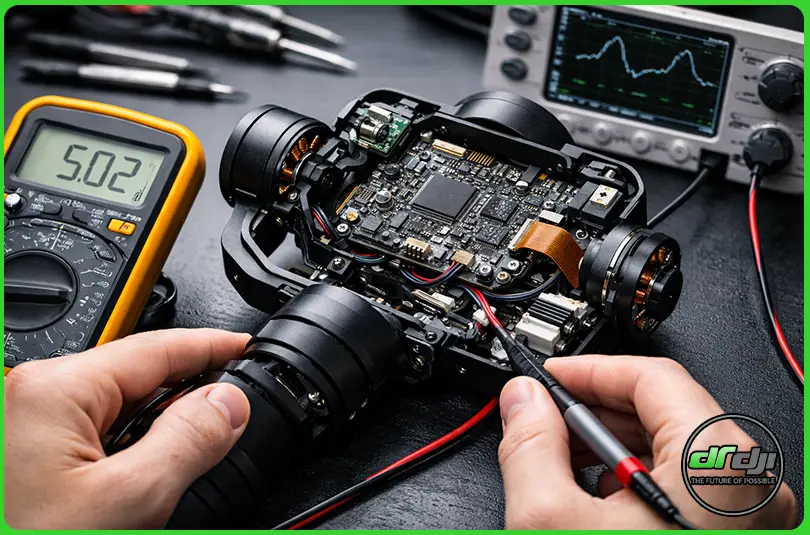

مرحله سوم: تست برد اصلی و مسیر تغذیه

پس از دسترسی به برد:

• اندازه‌گیری ریل 12V (در صورت وجود)

• بررسی خروجی 5V و 3.3V

• تست خازن‌های اطراف رگولاتور

• بررسی حرارت غیرعادی آی‌سی‌ها

اگر برد بوی سوختگی دارد یا یکی از آی‌سی‌ها بیش‌ازحد داغ است، احتمال اتصال کوتاه در آن مسیر وجود دارد.

در تعمیرات حرفه‌ای، هرگز بدون اندازه‌گیری دقیق، قطعه تعویض نمی‌شود.

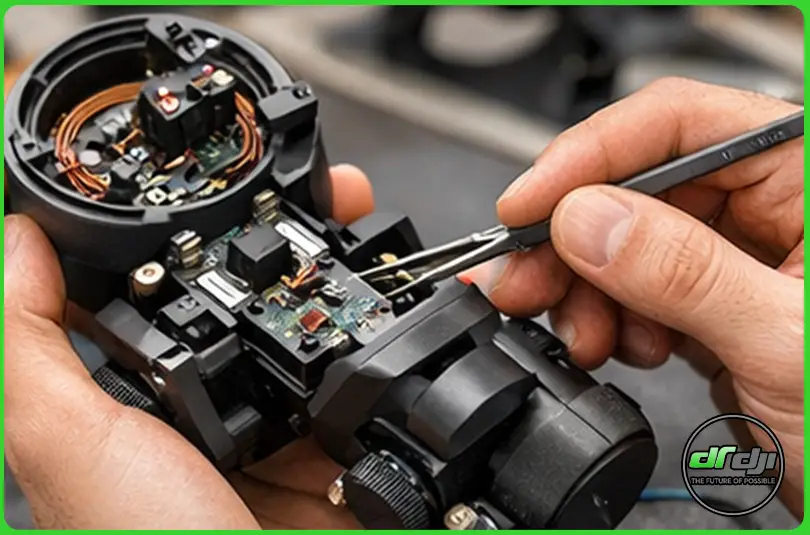

مرحله چهارم: تست موتورهای براشلس

برای تست موتور:

• مقاومت هر سه فاز را اندازه بگیرید

• تست اتصال به بدنه انجام دهید

• محور را با دست بچرخانید

اگر اختلاف مقاومت بین فازها وجود داشته باشد، سیم‌پیچ آسیب دیده است. در این حالت تعویض موتور منطقی‌تر از تعمیر است.

مرحله پنجم: بررسی و تعویض IMU در صورت نیاز

اگر مشکل از سنسور باشد:

• ابتدا ریست نرم‌افزاری انجام دهید

• سپس کالیبراسیون دستی

• در صورت باقی ماندن Drift، ماژول IMU تعویض شود

توجه داشته باشید که نصب IMU باید کاملاً هم‌راستا با محور دستگاه باشد، در غیر این صورت کالیبراسیون دقیق انجام نمی‌شود.

مرحله ششم: مونتاژ و کالیبراسیون نهایی

پس از اطمینان از سلامت قطعات:

• فلت‌ها را دقیق جا بزنید

• پیچ‌ها را با گشتاور استاندارد ببندید

• دستگاه را در سطح کاملاً صاف قرار دهید

• کالیبراسیون کامل انجام دهید

در این مرحله اگر همه‌چیز درست انجام شده باشد، دستگاه بدون لرزش و Drift راه‌اندازی خواهد شد.

هزینه و تحلیل اقتصادی در تعمیرات گیمبال neo 2

در بازار امروز تجهیزات تصویربرداری، تصمیم بین «تعمیر» و «تعویض» فقط یک انتخاب فنی نیست؛ یک تصمیم اقتصادی است. در حوزه تعمیرات گیمبال neo 2 اگر تحلیل هزینه به‌درستی انجام نشود، ممکن است هم تعمیرکار ضرر کند و هم مشتری اعتمادش را از دست بدهد.

بیایید این موضوع را حرفه‌ای بررسی کنیم.

عوامل اصلی تعیین هزینه تعمیر

هزینه تعمیر معمولاً به چهار فاکتور اصلی بستگی دارد:

• نوع خرابی (مکانیکی یا الکترونیکی)

• قیمت قطعه جایگزین

• میزان زمان صرف‌شده برای تعمیر

• ریسک بازگشت دستگاه

به‌طور کلی خرابی‌های تغذیه یا خازن‌های رگولاتور کم‌هزینه‌تر هستند، در حالی که تعویض موتور براشلس یا برد اصلی می‌تواند بخش عمده هزینه را تشکیل دهد.

تقریب هزینه‌ها در بازار تخصصی (بسته به نوسان قیمت قطعات):

چه زمانی تعمیر منطقی نیست؟

گاهی اوقات دستگاه دچار آسیب ضربه شدید شده است؛ شفت‌ها تاب برداشته‌اند و برد هم آسیب دیده است. در این شرایط:

• هزینه تعمیر ممکن است به ۶۰–۷۰٪ قیمت دستگاه برسد

• ریسک بازگشت بالا می‌رود

• زمان تحویل طولانی می‌شود

در چنین شرایطی توصیه حرفه‌ای این است که به مشتری گزینه تعویض دستگاه پیشنهاد شود.

محاسبه ارزش تعمیر (Repair Value Index)

یک روش حرفه‌ای برای تصمیم‌گیری:

فرمول ساده:

(هزینه تعمیر ÷ قیمت دستگاه سالم) × 100

اگر عدد:

• زیر 40٪ باشد → تعمیر کاملاً منطقی

• بین 40 تا 60٪ باشد → بررسی دقیق شرایط

• بالای 60٪ باشد → معمولاً تعویض پیشنهاد می‌شود

این مدل تصمیم‌گیری باعث افزایش اعتبار تعمیرگاه می‌شود چون مشتری احساس می‌کند تصمیم بر اساس منطق اقتصادی گرفته شده نه صرفاً فروش خدمات.

مدیریت ریسک در خدمات تخصصی

در خدمات حرفه‌ای مرتبط با تجهیزات تصویربرداری، توصیه می‌شود:

• قبل از تعمیر، برگه پذیرش با توضیح ریسک تهیه شود

• در تعمیرات برد، ضمانت محدود ارائه شود

• دستگاه بعد از تعمیر حداقل 30 دقیقه تحت تست پایدارسازی مداوم قرار گیرد

این کار نرخ بازگشت را به شکل چشمگیری کاهش می‌دهد.

نکات طلایی برای جلوگیری از خرابی در تعمیرات گیمبال neo 2

در بازار حرفه‌ای، بهترین تعمیر آن است که اصلاً اتفاق نیفتد. اگرچه خدمات تعمیرات گیمبال neo 2 یک حوزه تخصصی و درآمدزا محسوب می‌شود، اما آموزش صحیح نگهداری به مشتری باعث کاهش خرابی‌های پرریسک و افزایش اعتماد بلندمدت می‌شود. تعمیرکار حرفه‌ای فقط تعمیر نمی‌کند؛ فرهنگ استفاده صحیح را هم منتقل می‌کند.

بیایید مهم‌ترین اصول پیشگیرانه را بررسی کنیم.

بالانس صحیح قبل از روشن کردن دستگاه

یکی از رایج‌ترین دلایل سوختن درایور موتور، روشن کردن گیمبال بدون بالانس صحیح دوربین است.

وقتی وزن به‌درستی تنظیم نشده باشد:

• موتور جریان بیشتری می‌کشد

• حرارت درایور افزایش می‌یابد

• عمر سیم‌پیچ کاهش پیدا می‌کند

در بسیاری از مواردی که موتور تعویض شده، علت اصلی عدم بالانس صحیح بوده است، نه ضعف قطعه.

نکته حرفه‌ای برای مشتری:
قبل از پاور، دستگاه باید در هر سه محور بدون سقوط آزاد در جای خود بایستد.

جلوگیری از ضربه و فشار جانبی

محورهای گیمبال بسیار دقیق طراحی شده‌اند. حتی ضربه‌ای که ظاهراً آسیبی ایجاد نکرده، می‌تواند باعث:

• تاب‌برداشتن شفت

• آسیب بلبرینگ

• اختلال در سنسور زاویه

توصیه می‌شود:

• همیشه در کیف ضربه‌گیر حمل شود

• در خودرو روی سطح نرم قرار گیرد

• هنگام خاموش بودن، قفل محور فعال باشد

به‌روزرسانی نرم‌افزار به‌صورت اصولی

آپدیت ناقص فریمور یکی از دلایل ارورهای کالیبراسیون است.

نکات مهم:

• فقط از نسخه رسمی استفاده شود

• هنگام آپدیت باتری کاملاً شارژ باشد

• اتصال USB پایدار باشد

قطع شدن برق در حین آپدیت می‌تواند باعث آسیب بوت‌لودر شود که تعمیر آن پیچیده‌تر است.

نگهداری صحیح از باتری

باتری ضعیف یا معیوب می‌تواند باعث نوسان ولتاژ و رفتار غیرعادی سیستم شود.

پیشنهاد حرفه‌ای:

• باتری زیر 20٪ ذخیره نشود

• ماهی یک‌بار شارژ کامل انجام شود

• از شارژر استاندارد استفاده گردد

تست دوره‌ای کالیبراسیون

برای کاربران حرفه‌ای فیلم‌برداری، توصیه می‌شود هر چند ماه یک‌بار:

• کالیبراسیون IMU انجام شود

• عملکرد سه محور بررسی شود

• لرزش‌های میکروسکوپی تست گردد

این کار از خرابی‌های بزرگ‌تر جلوگیری می‌کند.

تعمیرات گیمبال neo 2

در دنیای تجهیزات تصویربرداری حرفه‌ای، کیفیت خروجی وابسته به عملکرد بی‌نقص سیستم پایدارسازی است. همان‌طور که در این راهنمای جامع بررسی کردیم، تعمیرات گیمبال neo 2 یک فرآیند کاملاً مهندسی‌شده است که نیازمند دانش الکترونیک، تحلیل مکانیک دقیق و تسلط بر سیستم‌های کنترلی است.

از بررسی ساختار داخلی و شناخت برد اصلی گرفته تا عیب‌یابی حرفه‌ای موتورهای براشلس، تست IMU، تحلیل مسیر تغذیه و در نهایت تصمیم‌گیری اقتصادی برای تعمیر یا تعویض، همه مراحل باید بر اساس منطق فنی و تجربه عملی انجام شوند. تعمیرکار حرفه‌ای هرگز بر اساس حدس قطعه تعویض نمی‌کند؛ بلکه اندازه‌گیری می‌کند، تحلیل می‌کند و سپس اقدام می‌کند.

همچنین دیدیم که بسیاری از خرابی‌ها قابل پیشگیری هستند. بالانس صحیح، نگهداری اصولی، جلوگیری از ضربه و آپدیت صحیح فریمور می‌تواند عمر دستگاه را به‌طور قابل توجهی افزایش دهد.

در نهایت، یک مرکز تخصصی واقعی در حوزه تعمیرات گیمبال neo 2 نه‌تنها مهارت فنی بالا دارد، بلکه در مدیریت هزینه، کاهش ریسک بازگشت و آموزش صحیح کاربران نیز حرفه‌ای عمل می‌کند. این ترکیب دانش، تجربه و صداقت است که اعتماد بازار را می‌سازد.

سوالات متداول درباره تعمیرات گیمبال neo 2

چرا گیمبال بعد از روشن شدن می‌لرزد؟

معمولاً به دلیل نوسان ولتاژ، خرابی درایور موتور یا اختلال در IMU است. ابتدا باید مسیر تغذیه بررسی شود.

آیا تعویض موتور بهتر از تعمیر آن است؟

در اغلب موارد بله. سیم‌پیچ آسیب‌دیده معمولاً مقرون‌به‌صرفه تعمیر نمی‌شود و تعویض مطمئن‌تر است.

اگر یکی از محورها قفل شود چه باید کرد؟

ابتدا تست مکانیکی انجام شود. اگر محور به‌صورت دستی مقاومت دارد، مشکل مکانیکی است؛ در غیر این صورت درایور یا مسیر فاز موتور بررسی شود.

آیا ریست نرم‌افزاری همیشه مشکل Drift را حل می‌کند؟

خیر. اگر Offset سنسور تغییر کرده باشد یا IMU آسیب دیده باشد، ریست کافی نیست و ممکن است نیاز به تعویض باشد.

چه زمانی تعمیر اقتصادی نیست؟

زمانی که هزینه تعمیر بیش از 60٪ قیمت دستگاه سالم باشد، معمولاً تعویض منطقی‌تر است.
