سری ماتریس
پوسته میانی مویک ایر 3S
نگهدارنده ساختار داخلی پهپاد
مدیریت گرما و عبور کابل‌ها
تعویض تخصصی فریم مرکزی
خرید قطعه اورجینال مویک ایر 3S
افزایش پایداری و عملکرد پروازی

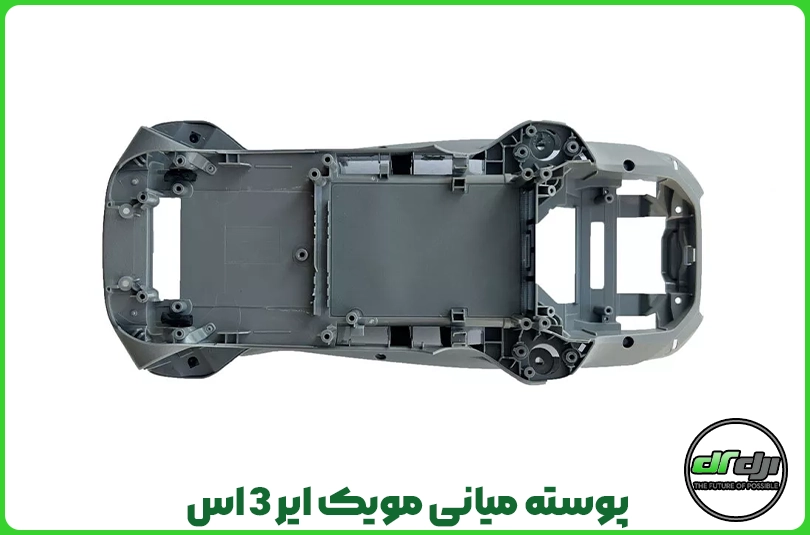

بررسی کامل پوسته میانی مویک ایر 3S
در دل بدنه‌ی پیشرفته‌ی پهپاد Mavic Air 3S، یکی از حیاتی‌ترین اجزایی که کمتر دیده می‌شود اما نقش کلیدی در استحکام، عملکرد داخلی و انتقال حرارت دارد، پوسته میانی (Middle Shell DJI Air 3S) یا همان فریم مرکزی دستگاه است. این بخش دقیقاً میان دو پوسته بالایی و پایینی قرار دارد و مانند ستون فقرات بدنه، تمامی قطعات داخلی به آن متصل‌اند.
پوسته میانی چیست و چه نقشی در ساختار پهپاد دارد؟
پوسته میانی مویک ایر 3S ساختاری مرکزی و سخت‌کاری‌شده است که تقریباً تمامی قطعات حساس پهپاد روی آن یا داخل آن قرار گرفته‌اند. این بخش، ارتباط فیزیکی بین قاب بالایی و پایینی را برقرار می‌کند و نقش فنی آن به‌مراتب از ظاهرش مهم‌تر است.
برخی از اجزای مهمی که با پوسته میانی در تماس یا متصل هستند:
-
برد اصلی (Mainboard)
-
پورت‌های ارتباطی داخلی
-
کابل‌های فلت گیمبال و سنسورها
-
بازوهای موتور و اتصالات آن‌ها
-
فن تهویه و مسیر عبور هوا
-
پایه‌ی نگهدارنده گیمبال و دوربین
جنس پوسته میانی: ترکیب استقامت و ظرافت
پوسته میانی معمولاً از پلاستیک فشرده و مهندسی‌شده (Glass Fiber Reinforced Plastic) ساخته می‌شود. این نوع متریال ویژگی‌های زیر را دارد:
-
استحکام بالا در برابر فشار و پیچش
-
مقاوم در برابر حرارت ناشی از برد اصلی
-
وزن سبک جهت حفظ تعادل پهپاد
-
انعطاف‌پذیری در برابر لرزش و ضربه
-
قابلیت عبور دقیق کابل‌ها و اتصالات الکترونیکی
برخی نسخه‌ها حتی دارای پوشش ضد EMI (تداخل الکترومغناطیسی) هستند تا عملکرد برد و GPS دچار اختلال نشود.

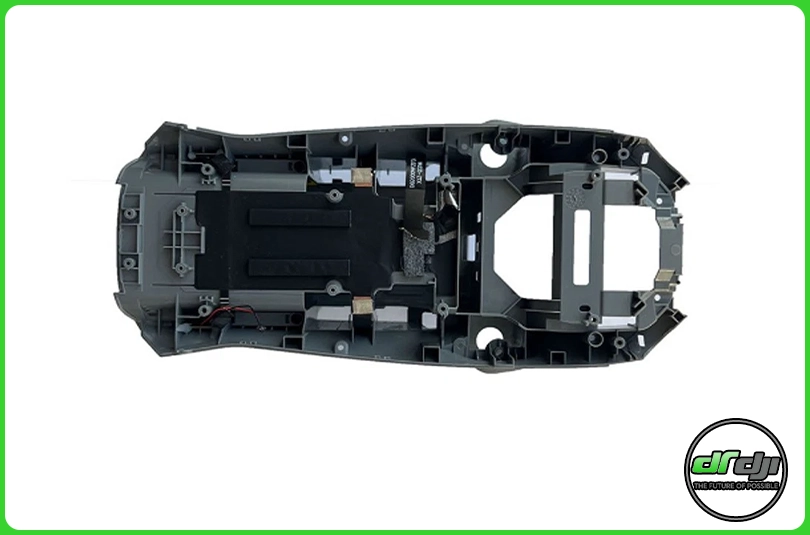

پوسته میانی مویک ایر 3S
وظایف اصلی پوسته میانی در عملکرد پروازی
| عملکرد | توضیحات |
|---|---|
| نگهدارنده سازه داخلی | نقش فریم مرکزی را دارد و محل اتصال بازوها، بردها و سیستم خنک‌کننده است. |
| مدیریت گرما | با ایجاد مسیر عبور هوا و دفع حرارت، به تهویه داخل بدنه کمک می‌کند. |
| مسیر عبور کابل‌ها | عبور امن کابل‌های فلت از برد به سنسورها و گیمبال، از میان این بخش انجام می‌شود. |
| تقویت ساختاری بدنه | بین پوسته بالا و پایین قرار دارد و به استحکام کلی دستگاه کمک می‌کند. |
چه زمانی باید پوسته میانی تعویض شود؟
برخلاف پوسته بالایی یا پایینی که در برخوردهای سطحی آسیب می‌بینند، پوسته میانی معمولاً در اثر سقوط‌های شدید یا تعمیرات داخلی گسترده دچار مشکل می‌شود.
برخی دلایل رایج برای تعویض پوسته میانی مویک ایر 3اس بخش:
-
شکستگی در جای پیچ‌های بازو یا گیمبال
-
تاب‌برداشتن بر اثر حرارت برد اصلی
-
خراب‌شدن گیره‌ها یا محل عبور کابل‌ها
-
ترک‌خوردگی ناشی از فشار خارجی
توجه: آسیب به پوسته میانی معمولاً به معنی نیاز به باز شدن کامل پهپاد است. این کار کاملاً تخصصی بوده و بهتر است توسط تعمیرکار ماهر انجام شود.

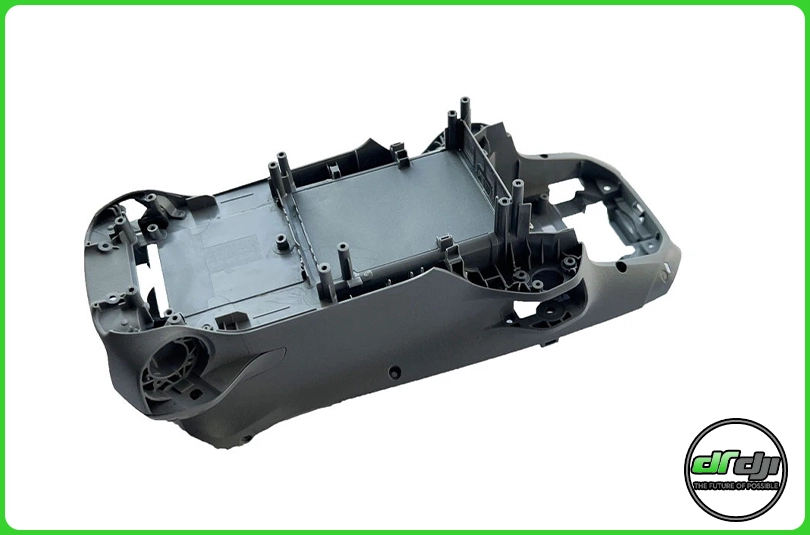

پوسته میانی مویک ایر 3S
مراحل کلی تعویض پوسته میانی
تعویض این بخش از پیچیده‌ترین عملیات تعمیراتی در مویک ایر 3S است. به‌صورت کلی مراحل آن شامل:
-
جدا کردن باتری، ملخ‌ها و بازوها
-
باز کردن پیچ‌های پوسته بالا و پایین
-
جدا کردن تمامی کابل‌های داخلی با دقت بالا
-
خارج کردن برد اصلی، گیمبال و ماژول GPS
-
نصب فریم جدید و اتصال مجدد تمامی اجزا
-
تست کامل سنسورها و عملکرد کلی پهپاد
نکته: کوچک‌ترین خطا در اتصال مجدد کابل‌ها یا برد می‌تواند باعث خطاهای پروازی جدی شود.
خرید بدنه میانی مویک ایر 3S؛ نکاتی که باید بدانید
در بازار قطعات یدکی DJI، پوسته میانی معمولاً با عنوان Middle Shell یا Middle Frame شناخته می‌شود. هنگام خرید حتماً به نکات زیر توجه کنید:
-
سازگاری کامل با مدل Air 3S (نه Air 3 یا Air 2S)
-
داشتن گیره‌ها و محل نصب بازوها با کیفیت فابریک
-
در صورت امکان خرید به‌همراه پیچ‌ها یا شاسی داخلی
-
ترجیحاً محصول اورجینال یا درجه یک OEM
پوسته میانی مویک ایر 3S، قلب ساختاری این پهپاد حرفه‌ای است. این بخش نه‌تنها اجزای مهم را در خود جای می‌دهد، بلکه تضمین‌کننده‌ی پایداری مکانیکی، عملکرد الکترونیکی و مدیریت گرمای داخل دستگاه است. در صورت بروز آسیب یا تعمیرات اساسی، تعویض این قطعه باید با دقت کامل و ابزار تخصصی انجام شود تا پرنده‌ی شما به‌درستی بازسازی شود.
